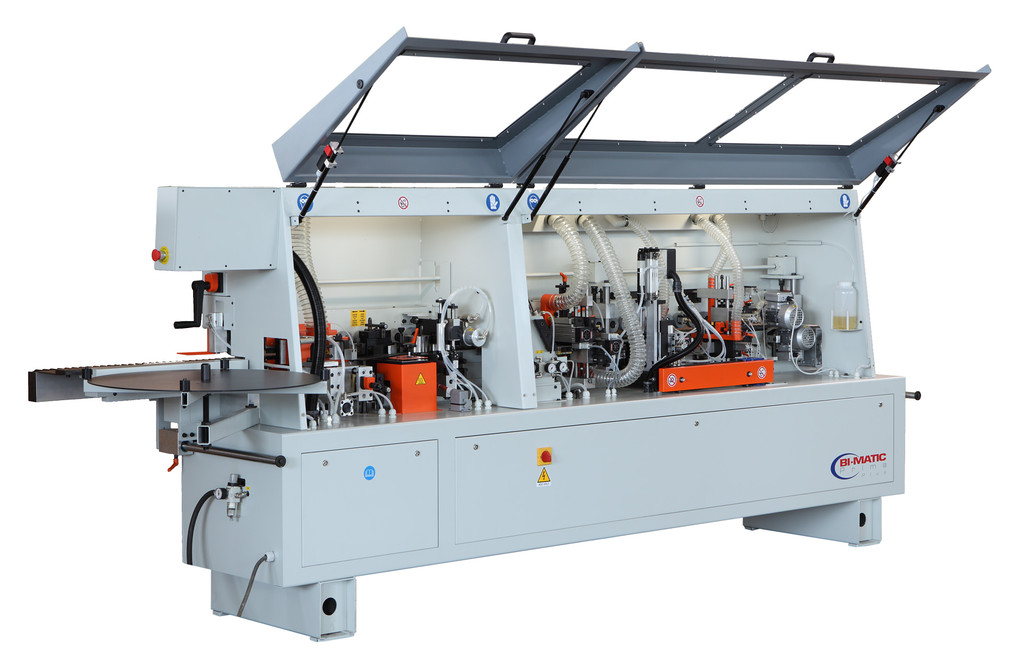

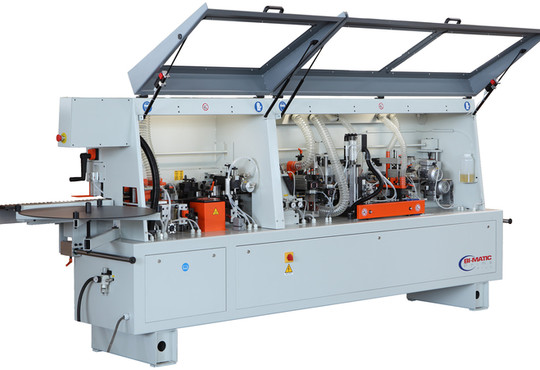

Kantenanleimmaschine

Prima 7.3 r.a. PLUS – Partnership Edition
Aggregate:
Fügefräsaggregat einschl. AIGNER Diamant Fügemesserköpfe, mit DIA-Wechselmessersystem
Konstantin und gesteuerter Kantenausblasdüse hinter dem 2. Fügemesserkopf.
Kappsägeaggregat mit Absaugvorrichtung einschl. pneumatisch schwenkbare Sägeblätter, vom
Bedienpult einstellbar und programmierbar.
Radienfräsaggregat
Abrundaggregat (Kopierfräsaggregat) mit Einlegebodenfunktion und 2 Positionen-Revolver. Das
komplette Aggregat ist pneumatisch ein- und aussetzbar.
Radienziehklingenaggregat ein- und aussetzbar, einschl. Absaugvorrichtung mit Spänesammelbox
für Ziehklingenspäne.
Flachziehklingenaggregat mit 4-fach verwendbaren Ziehklingenmesser. Das komplette Aggregat ist
ein- und aussetzbar. Abgezogene Leimreste werden abgesaugt.
Schwabbelaggregat mit 2 schräg angeordneten Stoffschwabbelscheiben.
Allgemeine Ausstattung:
- Hochglanzpaket: Rollenabtastung für Radienfräsaggregat, Radienziehklingenaggregat und
Flachziehklingenaggreat
- Große Sicht- Lärm- und Schutzkabine für alle Aggregate und für das Leimbecken
- Innenraumbeleuchtung
- Bedienpanel mit 12‘‘ Touchscreen und selbsterklärender Bedienerführung
- USB Port für Datensicherung und Datenübertragung
- Netzwerkanschluss für Online Support
- Gesteuerter Pneumatikzylinder für Werkstückabstandskontrolle
- Teflonbeschichtetes Leimbecken mit Schnellwechselsystem und Energiesparmodus im Standby
- Leimwalze mit Förderschnecke für lange und hohe Werkstücke (speziell für PUR Kleber)
- Andruckzone mit motorisch angetriebener 1. Andruckwalze
- Schwere Rollenkappschere für Kanten 54 x 3mm
Technische Daten:
Kantenstärke: 0,4 - 3mm
min. Plattenbreite (ohne Abrundaggregat): 80 mm
min. Plattenbreite (mit Abrundaggregat): 130 mm
min. Plattenlänge (ohne Abrundaggregat): 100 mm
min. Plattenlänge (mit Abrundaggregat): 300 mm
min. Plattenstärke: 10 mm
max. Plattenstärke: 50 mm
Vorschubgeschwindigkeit: 9 m/min
Absaugstutzen: 2 x 150 mm
Anschluß: 9 kW - 400 V
Druckluft: 6 bar

Zusatzausstattung:
- 90° Einführhilfe
- Teleskopischer Auszug mit Doppelauflage
- 2. Wechselleimbecken
- Motorisch einstellbares Einlauflineal (Fügestärkeneinstellung) vom Bedienpult
einstellbar und programmierbar
- Motorisch einstellbarer Oberdruckbalken vom Bedienpult einstellbar und programmierbar
- Motorisch einstellbare Andruckzone vom Bedienpult einstellbar und programmierbar
- pneumatisch schwenkbare Sägeblätter, vom Bedienpult einstellbar und programmierbar
- Multiradiusfräsaggregat R1 und R2 mit 4 Stellmotoren vom Bedienpult einstellbar und
programmierbar
- Multiradiusfräser in DIAMANT Ausführung
- 5 mm Version: Schnellwechselmotoren mit Wendeplattenbündig-fräser austauschbar gegen
Fräsmotoren mit Radienfräser
- pneumatischer 2 Positionenrevolver für Abrundaggregat vom Bedienpult einstellbar und
programmierbar
- Schnellwechselabrundmotor mit Radienfräser R=1mm austauschbar gegen Abrundfräsmotor mit
Radienfräser R=2mm
- Multiradiusziehklingenaggregat R1 und R2 mit pneumatischen 4-fach Positionsrevolver, vom
Bedienpult einstellbar und programmierbar – und pneumatisch ein- und aussetzbar
- pneumatisch ein- und aussetzbare Flachziehklinge
- Original RIEPE Sprüheinrichtung
- Vor dem Fügefräsaggregat: Trennmittel LPZ II
- Vor der Andruckzone: Gleitmittel NFLY
- Vor dem Sägeaggregat: Kühlung und Antistatik LP 289/99
- Vor dem Schwabbelaggregat: Reinigungsmittel LP 193/63
