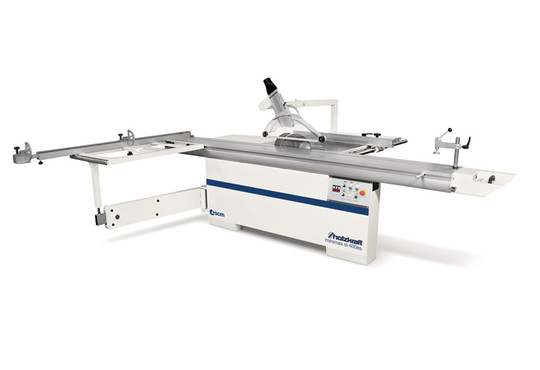

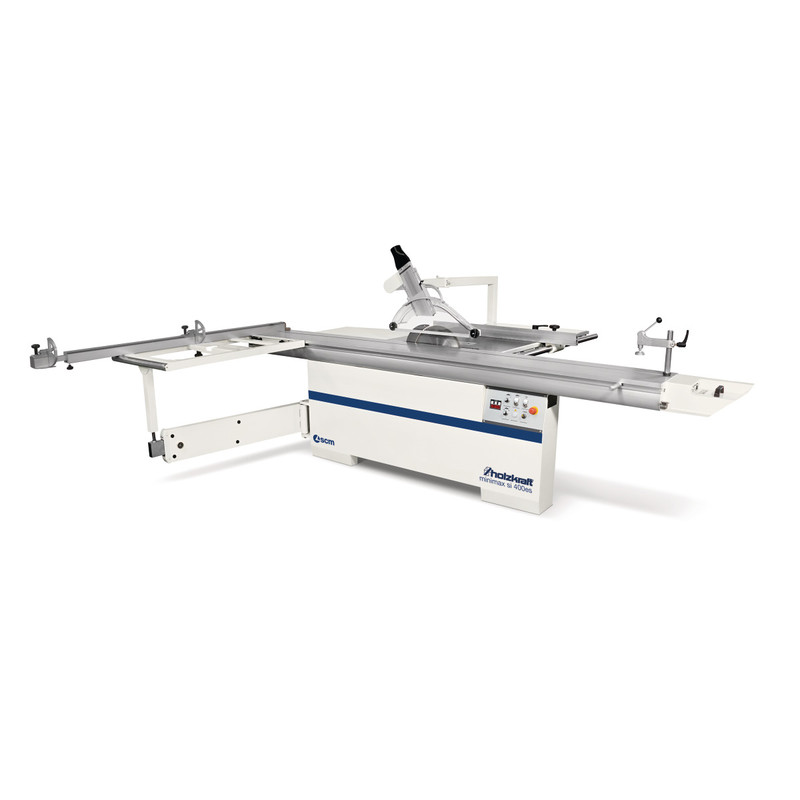

Formatkreissäge
Holzkraft
Formatkreissägen
Typ:
minimax si 400es 32 M
Gut zu wissen:
CE Kennzeichnung
Technische Daten:
- Schlittenlänge: 3200 mm
- Schnittbreite am Breitenanschlag: 1270 mm
- Schnittbreite am Ablänganschlag: 3200 mm
- Schnittiefe: 136,5mm
- Vorritzer: Ja
- Schwenkbereich Sägeblatt: +45°
- Höhenverstellung Sägeblatt: elektrisch
- Schwenkverstellung Sägeblatt: elektrisch
- Verstellung Breitenanschlag: manuell
- Anzeige Sägeblatt Winkel: Digitalanzeige
- Anzeige Schnitthöhe: -
- Anzeige Breitenanschlag: Scala
- Anzeige Ablänglineal: Scala
- Verstellung Vorritzer: manuell
- Sägeblattdurchmesser: 400mm
- Drehzahlen: 4000 U / min
- Motorleistung: 7kW
- Absauganschluss: 80 und 120mm
- Maschinenlänge: 3500mm
- Maschinenbreite: 2200mm
- Gewicht: 715 kg
- Baujahr: 2022
- Standort: Herrnzell
TECHNISCHE DATEN
Abmessungen und Gewichte
Gewicht (Netto) ca.715kg
Anschluss Absaugung
Absaugstutzendurchmesser120mm Absaugstutzendurchmesser Sägeblattschutz80mm
Aufstellinformationen
Transportbreite990mm Maschinenkörper Länge1900mm
Maschinenkörper Breite/Tiefe885mm Platzbedarf Länge7180mm
Platzbedarf Breite/Tiefe4860mm Erläuterung PlatzbedarfDie Maße berücksichtigen maximale Verfahrwege oder Nutzlängen
Arbeitsbereich Länge1600mm Arbeitsbereich Breite/Tiefe2300mm
Erläuterung ArbeitsbereichDie angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Elektrische Daten
Anschlussspannung400V Netzfrequenz50Hz
Leistung Vorritzmotor0,55kW Leistung Antriebsmotor7,0kW
Nennbetriebsart AntriebsmotorS6 Einschaltdauer Antriebsmotor40%
Schiebeschlitten und Tisch
Formatschiebeschlittenlänge3200mm Formatschiebeschlittenbreite360mm
Formatschiebeschlittenhöhe142mm Tischlänge940mm
Tischbreite560mm Tischhöhe900mm
Kreissägeeinheit
Schnittbreite mit Parallelanschlag1270mm Max. Ablängbreite links vom Sägeblatt3260mm
Besäumlänge3200mm Sägeblattneigung90 – 45°
Max. Schnitthöhe 90°136,5mm Max. Schnitthöhe 45°97mm
Erläuterung max. SchnitthöheUnabhängig vom Vorritzer Durchmesser Sägeblatt400mm

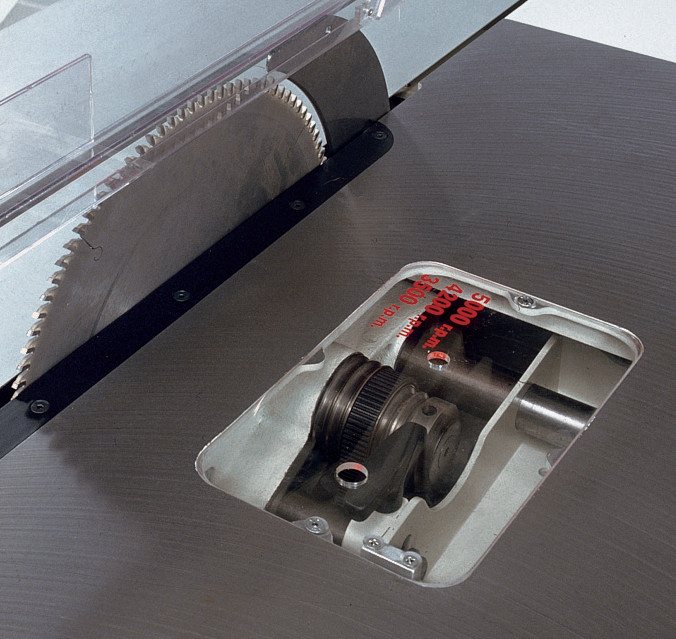

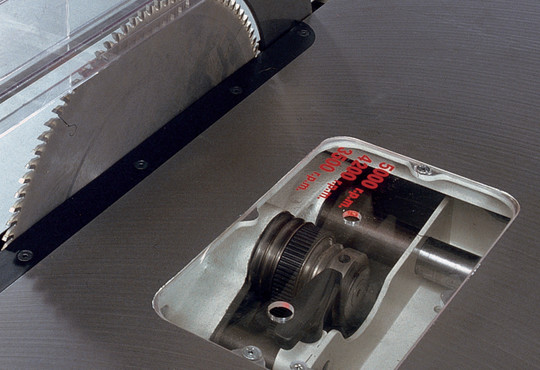

Erläuterung Durchmesser SägeblattUnabhängig vom Vorritzer Drehzahl Sägeblatt3500/5000min¯¹
Vorritzeinheit
Durchmesser Vorritzsägeblatt120mm Drehzahl Vorritzsägeblatt9200min¯¹
AUSSTATTUNG
Ausstattung
Vorritzaggregatmit separatem Vorritzmotor Eloxierter Aluminium-Formatschiebeschlitten✔
Griff für Schiebeschlitten✔ Besäumrahmen✔
Materialrolle am Besäumrahmen✔ Säge-Parallelanschlagmit Rundstangenführung
AnschlägeZwei Profiklappanschläge Besäumschuh✔
Exzenterspanner✔ Tischverbreiterung✔
Tischverlängerung✔ Sägeblattpendelschutz✔
Höhenverstellung und Schwenkung des Sägeaggregatsmotorisch, Digitalanzeige für Schwenkung
Vorritzeinrichtung mit eigenem Antrieb ausgestattet und von außen leicht einstellbar
Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
Großflächiger Tischausleger (längsverschiebbar) mit Materialrolle auf Teleskoparm

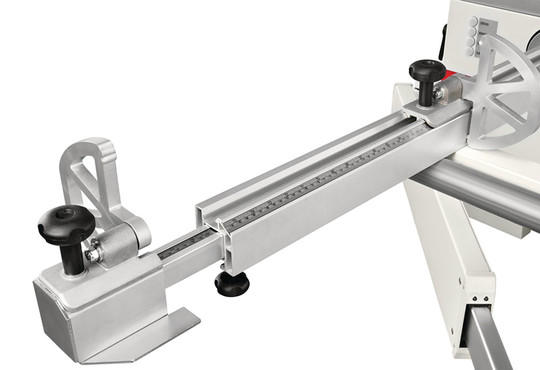

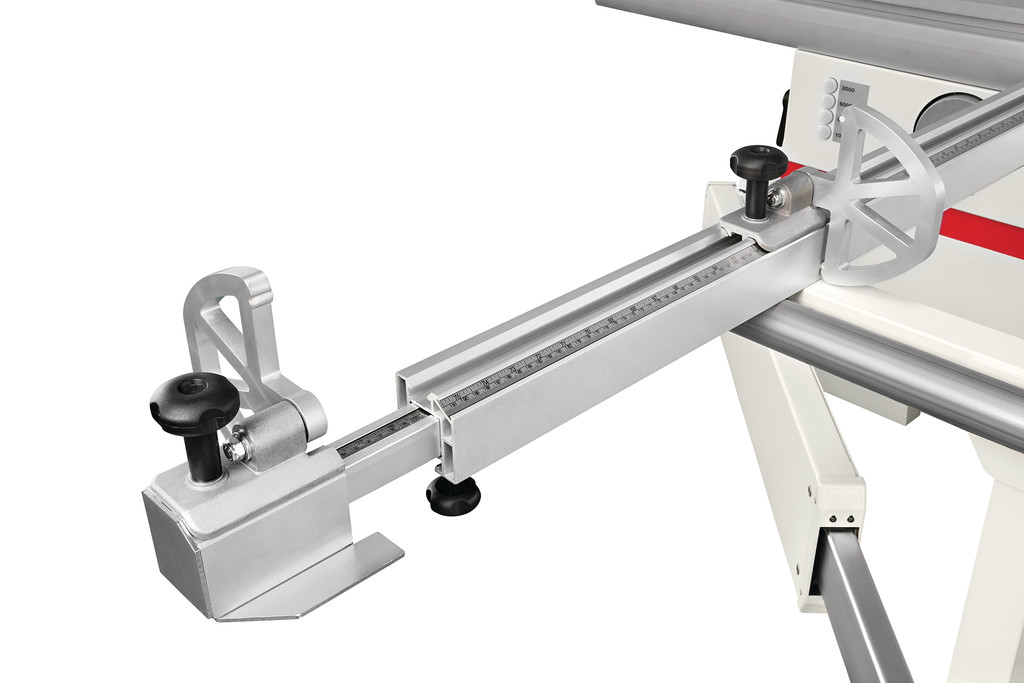

Ausziehbarer Teleskop-Ablänganschlag mit zwei Klappanschlägen
Präziser Parallelanschlag, abklappbar für große Platten, mit Schnellspannung und integrierter Feineinstellung
Serienmäßig mit Tischverbreiterung, Tischverlängerung und Exzenterspanner

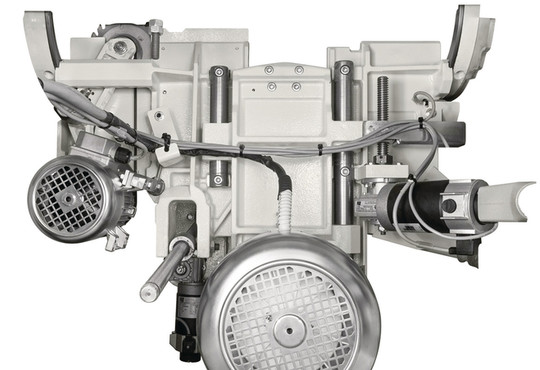

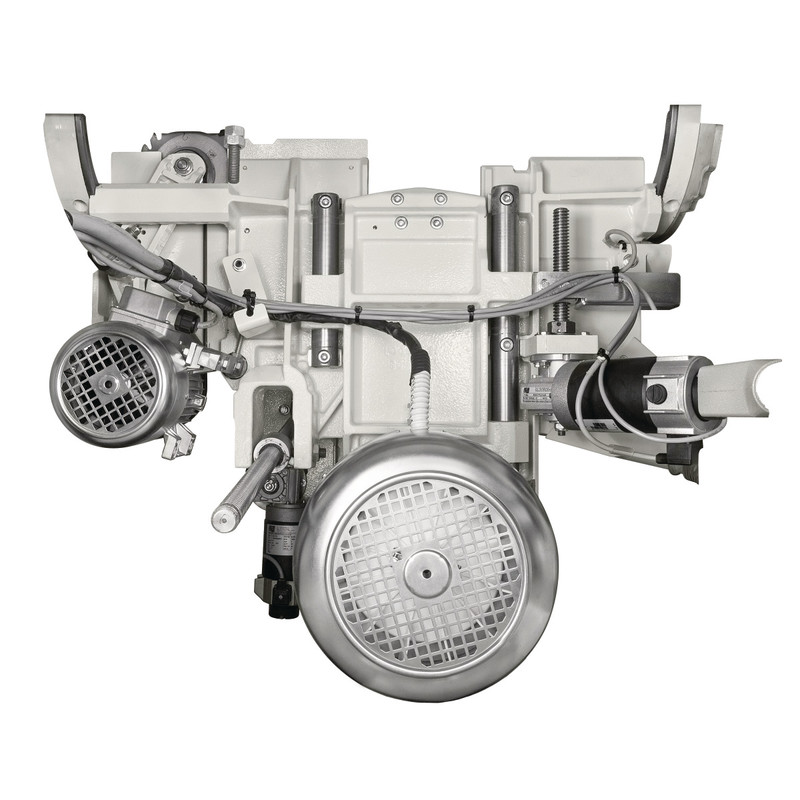

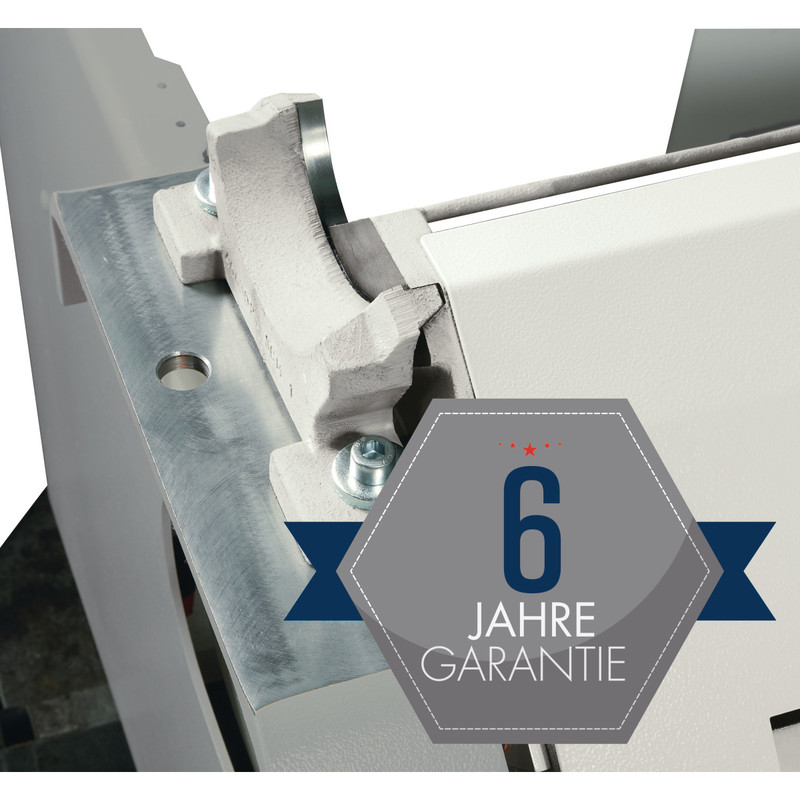

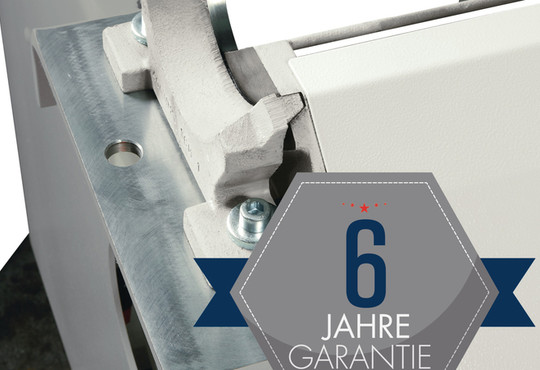

Sägeaggregat aus einer robusten Gusseisenring mit dauerhaft präziser zweifacher Schwenksegmentführung und Null-Punkt-Schwenkung für einen ruhigen und perfekten Schnitt, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
Großflächiger Arbeitstisch aus spannungsfreiem Grauguss
Hohes Eigengewicht sorgt für Präzision und ruhigen Lauf
Mit leistungsstarkem Drehstrom-Motor ausgestattet

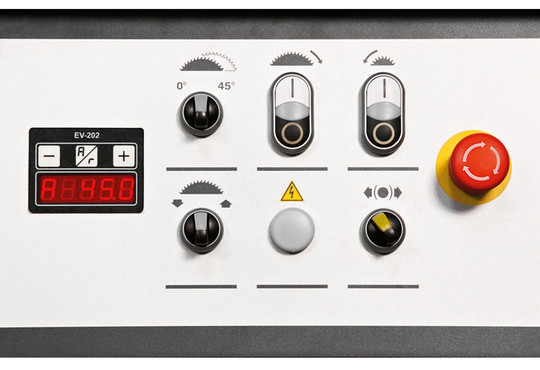

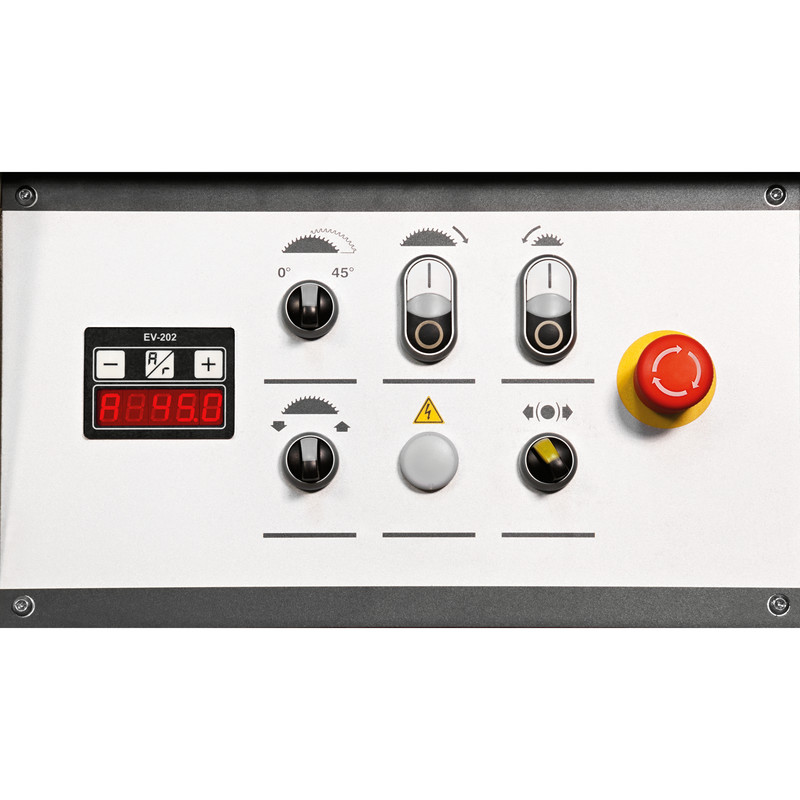

Ausführung M: Höhenverstellung und Schwenkung des Sägeaggregats elektrisch, Digitalanzeige für Schwenkung
Ausführung A: Ein-/Ausschalter am Schiebeschlitten
Ausführung M A 3: Programmierte Steuerung der Sägeblatthöhe und -schwenkung und der Position des Parallelanschlags, stufenlose Positionierung des Parallelanschlags über Schalter oder automatisches Positioniersystem, Positionsanzeige über einen Encoder, Verstellung über Kugelumlaufspindel, Inkrementalverstellungsmöglichkeit
Ausführung UP: Schwenkbares Bedienpanel auf Augenhöhe
Made in Italy
