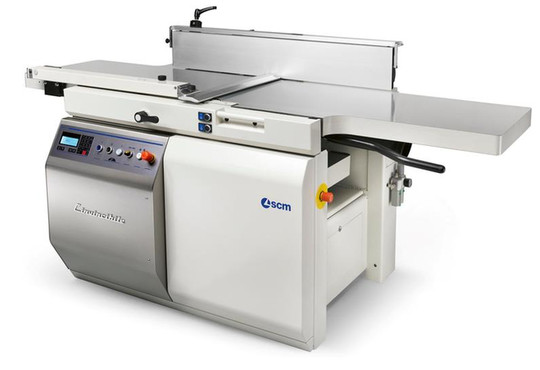

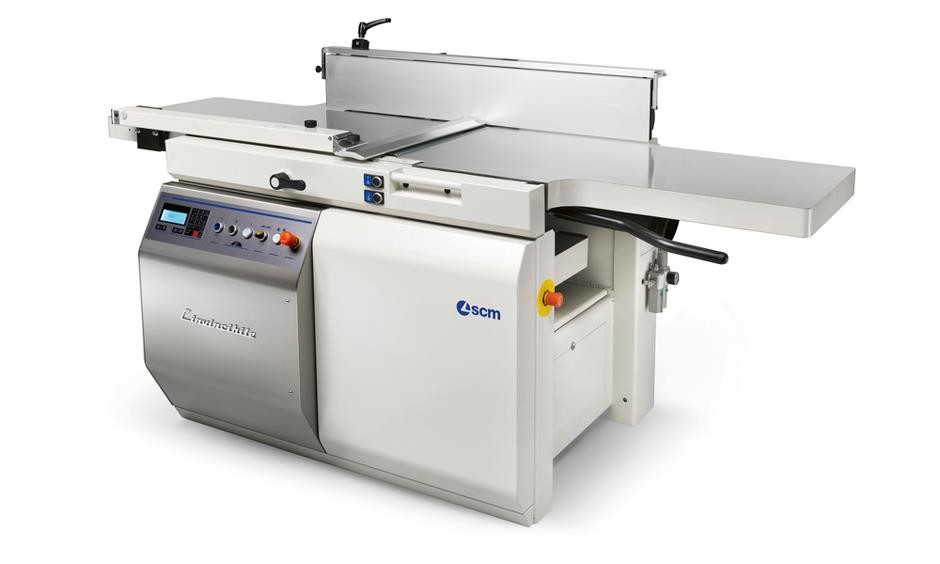

Abricht - und Dickenhobelmaschine
SCM
Abricht- und Dickenhobelmaschinen kombiniert
Typ:
L´invincibile FS 7
Gut zu wissen:
CE Kennzeichnung
Technische Daten:
- Arbeitsbreite: 520 mm
- Hobelwelle: Tersa
- Messeranzahl: 4
- Abrichttischlänge: 2300 mm
- Abrichtanschlag Winkel verstellbar: ja
- hochklappen der Abrichttische: pneumatisch
- maximale Durchlassstärke Dickenhobel: 250 mm
- Höhenverstellung Dickentisch: elektrisch
- Anzeige der Hobelstärke: digital
- Vorschubgeschwindigkeit: 5/8/12/18 m/min
- Einzugswalze: Stahl
- Auszugswalze: Gummi
- Druckbalken: gegliedert
- Tischwalzen: nein
- Motorleistung: 7,5 kW
- Motorbremse: ja, automatisch
- Absauganschluss: 160mm
- Maschinenlänge: 2300 mm
- Maschinenbreite: 1100 mm
- Gewicht: 980
- Baujahr: 2023
- Standort: bei uns in Herrnzell
Technische Daten FS 7
Nutzbare Arbeitsbreite [mm] 520
Gesamte Tischlänge [mm] 2310
Messerwelle Durchmesser [mm] 120
Hobelwelle Drehzahl [U/min] 5000
4 Messer [mm] 35x3x520
Aluminium Abrichtanschlag [mm] 1200x190
Abrichtanschlagschrägstellung von 90° bis -45°
Min./max. Hobelhöhe [mm] 3 / 250
Vorschubgeschwindigkeit Dicke [m/min] 5-8-12-18
Absaughaubendurchmesser Abricht [mm] 120
Absaughaubendurchmesser Dicke [mm] 120
Grundausstattung und Zubehör
- Arbeitstischverstellung im Einlauf mittels Parallelogrammsystem; für Spanabnahme über
Gradskala
- Gleichzeitige Höhenverstellung und Arretierung der Arbeitstische komplett mit Antikippvorrichtung
- Schnellumrüst-System zur Umstellung von Abricht-auf Dickenbearbeitungen (CE Version) über
eine spezielle Unterstützung zur Öffnung der Abrichtische und einem autom. pneumatischen
Positioniersystem der Absaughaube, mit hydraulischem System
- "READY" Elektronische Steuerung. Beinhaltet:
* Verstellung des Dickentisches
* Manueller, halbautomatischer und automatischer Modus mit 99 speicherbaren
Arbeitsprogrammen
* Zusatzfunktionen: Rechner und Betriebsstundenzähler
- Maschinentisch mit Höhenverstellung über 4 Stahlgewindespindeln
- Vorschub mit unabhängiger Motorisierung Dicke
- Gummibeschichtete Vorschubwalze im Auslauf
- Gliederdruckschuhen im Einlauf
- Hobelwelle und Messerhalter mit Markierungen als Positionierhilfe, mit Einstell-Lehre für
Hobelmesser
- Automatischer Sterndreieckanlauf für Hauptmotor
- Motorleistung kW9 Hz50 (kW 11 Hz60) (S6 -40%)
[S1] kW7,5 PS10 Hz50 (kW9 PS12 Hz60)
[S6 -40%] kW9 PS12 Hz50 (kW11 PS15 Hz60)
- Bedienwerkzeuge
Sicherheit/Schutz
- Mikroschutzschalter für die richtige Positionierung der Abrichttische und Absaughauben
- Abrichtschutzhaube (CE Ausf.)
- Automatische Motorbremse auf Hauptmotor
- Thermoschutzschalter
- 110V Hilfsstromkreis
- Notaus - Schalter
- Abschließbarer Hauptschalter
- CE Konformitätserklärung (CE Ausführung)
